Stylet pour TNWii

dimanche 8 mars 2009, par Laurent

Pas de licence spécifique (droits par défaut)

[sommaire]

Présentation

Dans ma salle de technologie, je dispose d’un vidéoprojecteur. J’y ai ajouté un tableau blanc interactif TNWii, pour une somme très réduite.

Site de présentation du TNWii
www.prtice.info

Ce système nécessite la fabrication d’un stylet infrarouge. Plusieurs exemples sont détaillés ci-dessous, je partage ici ma réflexion et les solutions que j’ai trouvé.

Exemples de stylets infrarouges

Cahier des charges

Ce cahier des charges a été élaboré après quelques tests sommaires, bricolages, et comparaison des différents exemples existants. J’ai pris le temps de comparer différents solutions, pour obtenir un stylet vraiment fonctionnel, efficace et peu coûteux. Son atout principal reste, je pense, le fait que l’ombre portée de la main et du stylet lui-même est réduite au minimum.

- Diamètre raisonnable, similaire aux feutres pour tableaux blancs
- Changement facile de la pile
- LED éloignée de la main, pour éviter les problèmes d’ombre portée sur l’écran
- Coût réduit
- Utilisation d’éléments standards pour permettre une fabrication en petite série, et équiper plusieurs salles à moindre coût.
- Aspect pas trop "bricolage"

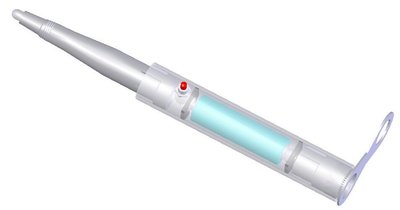

Stylet IR - Modélisation 3D

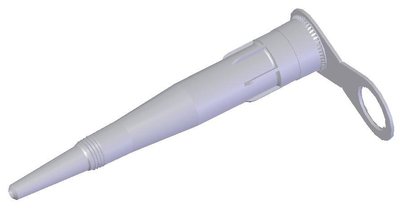

Buse de cartouche de mastic

La particularité de ce stylet est d’être construit à partir de buses de cartouches de mastic (type silicone) que l’on peut trouver en grande surface de bricolage. Une seule buse pouvant servir plusieurs fois, on peut aisément en récupérer, c’est gratuit.

Matériel nécessaire

DésignationFournisseurRéf.QtéPUPT
Buse de cartouche de mastic Grande surface de bricolage - 2 0,00 € 0,00 €
Coupleur de pile LR6 Technologie Services [1] ERS1 1 0,09 € 0,09 €
LED Infrarouge Technologie Services [2] EDPINE 1 0,10 € 0,10 €
Mini bouton poussoir Technologie Services BPMINI 1 0,30 € 0,30 €
Tube PVC diamètre 20mm Technologie Services [3] TO20 0,5m 1,40 € 1,40 €
1,89 €

Le tube PVC

Le tube PVC a pour diamètre extérieur 20mm, mais c’est son diamètre intérieur qui nous intéresse, puisqu’il correspond exactement au diamètre extérieur de la partie la plus large de la buse, même si pour le bouchon arrière, il faudra forcer un peu pour le mettre en place. Un trou de diamètre 5mm est percé à 20mm de l’une des extrémités.

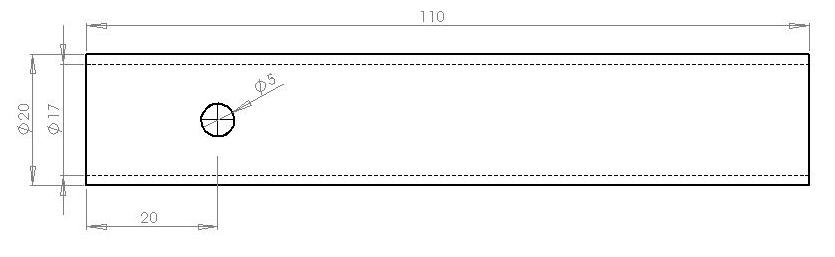

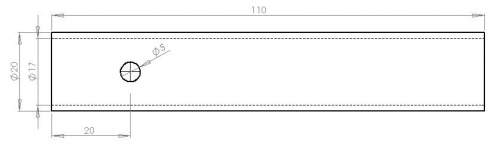

Plan du tube

Découpe des buses

Deux buses de cartouche de mastic sont nécessaires.
-

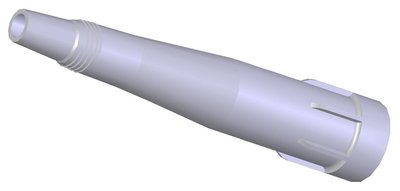

Pointe

La première servira à faire la pointe du stylet. Il faut en couper la pointe pour permettre le passage de la DEL, et l’arrière pour la mettre en place dans le tube.

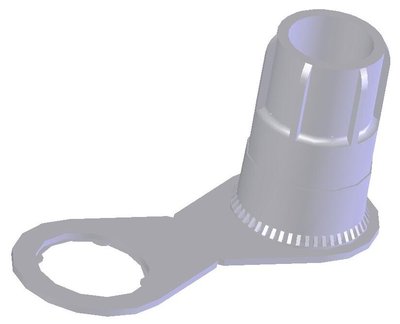

Bouchon

- La seconde servira pour boucher l’arrière du tube et maintenir la pile LR6. Laisser la languette en place, elle permettra de retirer le bouchon lors du changement de pile.

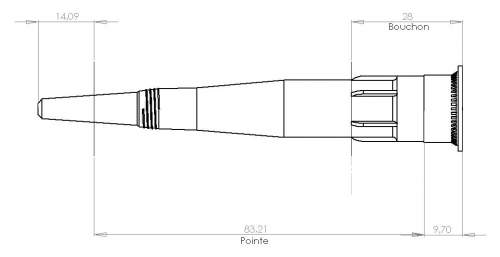

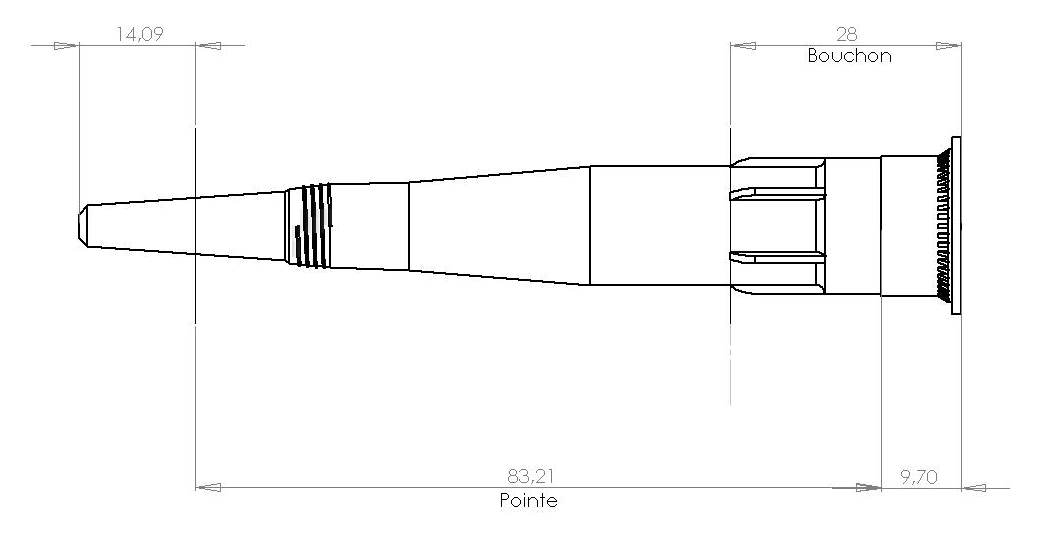

Plan de découpe des buses

Préparation du coupleur de pile

Contact de pile découpé

Découper les deux extrémités du coupleur de pile de manière à ne conserver que les contacts fixés sur des plaquettes de plastique dont on aura retaillé les coins pour qu’elles puissent se loger à l’intérieur du tube.

Assemblage

Stylet IR - Modélisation 3D

Sur cette vue, les fils de connexion n’apparaissent pas. Le raccordement des différents éléments est trivial.

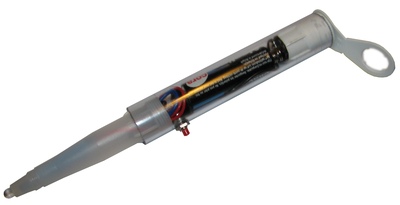

Stylet terminé

Utiliser une longueur de fil importante dans la pointe du stylet permet de se passer de coller la DEL, et la maintient sortie du stylet. Sa collerette l’empêchant de sortir complètement du tube. Veiller bien sûr à isoler les pattes et soudures à l’intérieur de la pointe à l’aide de gaine thermorétractable.


[1Vendu par lot de 10 pour 0,94 €

[2Vendu par lot de 10 pour 1,05 €

[3Soit 0,31 € les 11cm
